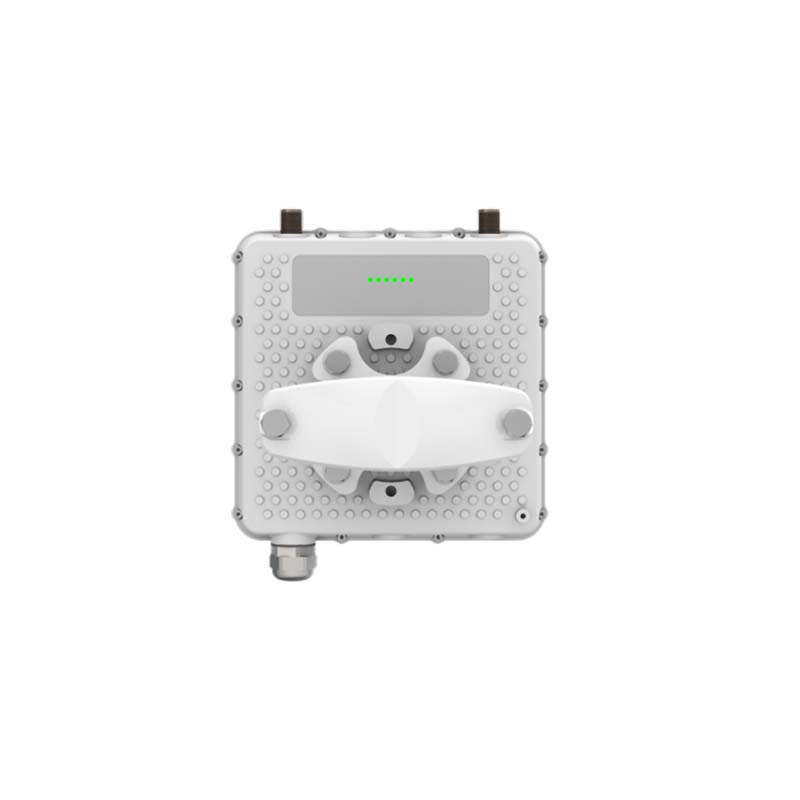

SJ-5360H8公里无线网桥
高功率5G网桥基站，8公里实测可以达到90Mbps以上带宽 、天线增益≥18 dBi，集成双极化90度扇区天线 ，可做点对多点，IP66防护等级, 支持 802.11a/n工作模式，2x2 MIMO，除支持WDS外,可以选择私有协议，支持5,10, 20, 40 MHz信道带宽，智能站点轮询 , 自动信道选择, 自动调制方式选择,自动发射功率控制(ATPC)，支持双固件镜像，建议点对点高速率传输、无线协商速率可达：300Mbps。
IPoll(智能动态轮询协议)抗干扰能力强，即使在干扰严重的地区，仍能保障有64位用户稳定的接入基站设备。 设备配备双固件镜像，用户在进行远程软件升级过程中，即使电源中断，升级失败，仍可以正常重新启动设备。
操作系统
操作系统是一个多功能、易用性强的操作系统，保证了全系列的DLB硬件设备在网络部署时都能轻松的完成配置。
IPoll(智能动态轮询协议)
支持双固件镜像
基于HTML5技术的全新GUI
170 Mbps的传输能力
80,000 PPS
支持IPv6
兼容WNMS
由聚碳酸酯塑料制成的坚固外壳含有紫外线抑制剂，保证了外壳长期暴露在户外阳光下照射也不会损坏开裂。SJ-5360H无线网桥的产品设计、测试满足IP-66防护等级，振动，温湿度，盐雾和浪涌冲击均符合工业标准，以卓越的可靠性保证处于同行业中的领 先水平。设备为安装配备了一个接地凸耳和POE电源接地保护，防止雷击。设备支架可以在墙上或抱杆安装，最多可提供25°的 下倾角调整。
WNMS
WNMS 是免费的企业级无线网络管理系统。采用单一的软件解决方案，为网络管理员简化了大量的设备管理和网络监管 任务。综合网络管理系统支持数千个网络节点。一个系统可以监控维护多个网络。丰富的设置特性帮助你有效诊断 网络故障，可视化网络管理，自动按计划执行固件升级，更新设备状态，故障告警，收集统计网络数据等。基于Web系统环 境，支持多用户账户管理。多个管理员可以在同一台服务器上管理不同的网络，而不需要访问各自网络的 设备。
WNMS可以在单机版本的Linux和Windows服 务器上使用，也可以安装在以云为基础的系统 和安卓系统的移动终端上。
规格
产品/ 推荐距离 | PTMP 模式 | PTP 模式 | PTP 模式 (满载) |
SJ-5360H | 7 km | N/A | N/A |
无线 | |
WLAN标准 | IEEE 802.11 a/n, iPoll |
传输模式 | MIMO 2x2 |
无线频段 | 5.150 – 5.850 GHz (FCC 5.745 – 5.825 GHz) |
发射功率 | Up to 28 最高29dBm (因地区而异) |
接收灵敏度 | -97 ~ -75dBm (因调制方式而异) |
信道带宽 | 5,10, 20, 40 MHz |
调制方式 | 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) |
数据速率 | 802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Mbps |
802.11 a: 54, 48, 36, 24, 18, 12, 9, 6 Mbps | |
纠错方式 | FEC，选择性ARQ |
双工模式 | 时分双工 |
接收灵敏度(dBm) | 802.11n/ iPoll(20/40MHz) | 15Mbps | 30 Mbps | 45 Mbps | 60 Mbps | 90 Mbps | 120 Mbps | 135Mbps | 150Mbps |
-97 | -95 | -93 | -88 | -85 | -81 | -79 | -77 | ||
30Mbps | 60 Mbps | 90 Mbps | 120 Mbps | 180 Mbps | 240 Mbps | 270 Mbps | 300 Mbps | ||
-94 | -92 | -89 | -85 | -82 | -78 | -77 | -75 | ||
802.11a | 6Mbps | 9Mbps | 12Mbps | 18Mbps | 24Mbps | 36Mbps | 48Mbps | 54Mbps | |
-97 | -97 | -95 | -93 | -90 | -86 | -82 | -81 |
发射功率（dBm） | 802.11n/ iPoll (20/ 40 MHz) | 15Mbps | 30Mbps | 45Mbps | 60Mbps | 90Mbps | 120Mbps | 135Mbps | 150Mbps | |||||||
29 | 28 | 28 | 28 | 27 | 27 | 25 | 24 | |||||||||
30 Mbps | 60 Mbps | 90 Mbps | 120 Mbps | 180 Mbps | 240 Mbps | 270 Mbps | 300Mbps | |||||||||
28 | 28 | 28 | 28 | 26 | 26 | 24 | 23 | |||||||||
802.11a | 6 Mbps | 9 Mbps | 12 Mbps | 18 Mbps | 24 Mbps | 36 Mbps | 48 Mbps | 54 Mbps | ||||||||
29 | 29 | 29 | 29 | 29 | 27 | 26 | 25 | |||||||||
天线 | |
类型 | 集成双极化90度扇区天线 |
增益 | 18 dBi |
有线 | |
接口 | 10/100 Base-T, RJ45 |
软件 | |
无线模式 | 接入点 (自动 WDS), 接入点 (iPoll ), 工作站 (WDS, iPoll ), 工作站 (ARP NAT) |
无线技术 | 智能动态轮询，自动信道选择，自动调制方式选择，自动发射功率控(ATPC) |
无线安全 | WPA/WPA2 个人加密, WPA/WPA2 企业加密, WACL, 用户隔离 |
无线QoS | IPoll实现4队列优先 |
网络模式 | 桥接, IPv4路由,IPv6路由 |
网络技术 | 无NAT路由,NAT路由, VLAN |
WAN协议 | 静态IP, DHCP 客户端, PPPoE客户端 |
服务 | DHCP 服务, SNMP 服务, NTP 客户端, 路由跟踪, ping 看门狗 |
管理 | HTTP(S) GUI, SSH, SNMP read, WNMS, Telnet |
工具 | 站点勘测, 连接测试, 天线校准 |
物理特性 | |
尺寸 | 430 mm (长)× 98 mm (宽)× 80 mm (高) |
重量 | 800 g |
安装 | 壁挂/ 钢管支架 |
电源 | |
设备供电 | 12 - 24V DC 无源PoE (产品自带24V无源PoE适配器) |
电源 | 100 – 240V AC |
功耗 | 4.5 W |
环境 | |
温度 | -40°C ~ +65°C |
湿度 | 0 ~ 90 % (非凝露) |
管理 | |
系统监测 | SNMP v1/2c/3 服务, 系统日志, 通过Email和SNMP陷阱发送告警 |
法规 | |
认证 | 符合FCC/IC/CE标准 |
天线规格
内置天线 | |
频段 | 5.1 – 5.9 GHz |
增益 | 18 dBi |
极化方式 | 垂直/水平双极化 |
交叉极化隔离度 | 24dBi |
最大驻波比 | <1.7 |
水平极化波瓣角 | 90° |
垂直极化波瓣角 | 90° |
纵向波瓣角 | 20° |
可应用于铁路、交通、城市、公安、电力、油气田管道、森林防火防盗、小区等重点区域无线视频监控/数据传输以及无线覆盖。
