SJ-5520KM25公里无线网桥

SJ-5520KM25公里无线网桥
SJ-5520KM25公里无线网桥
SJ-5520KM25公里无线网桥
SJ-5520KM25公里无线网桥
SJ-5520KM25公里无线网桥
SJ-5520KM25公里无线网桥
SJ-5520KM25公里无线网桥
SJ-5520KM25公里无线网桥
SJ-5520KM25公里无线网桥
SJ-5520KM25公里无线网桥

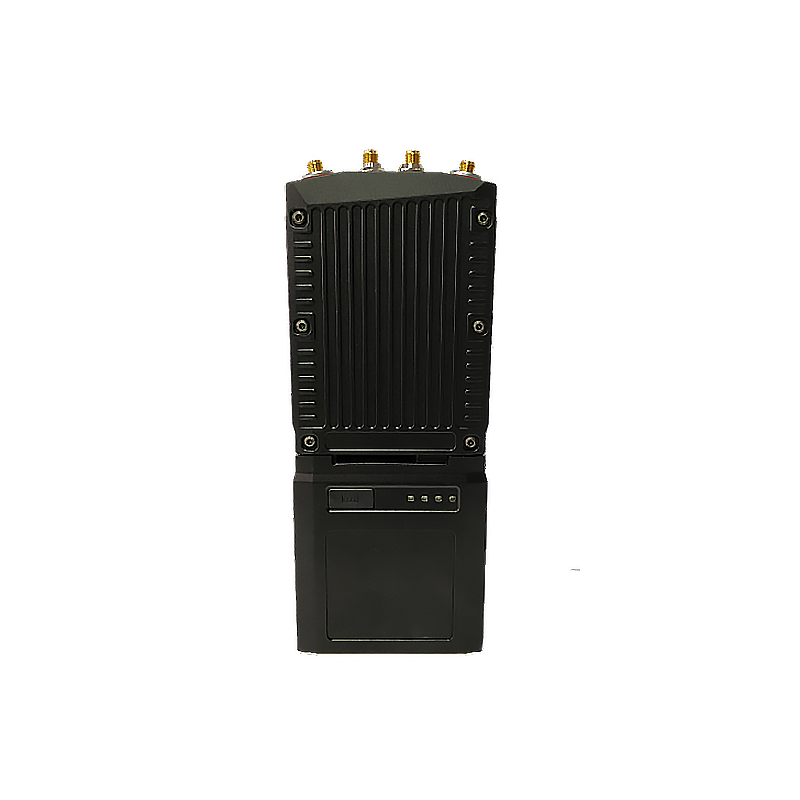

SJ-5520KM25公里千兆基站是基于802.11AC 的高带宽远距离无线网桥,25公里实测可以达到500Mbps以上;内置天线,天线增益≥23 dBi,支持5,10, 20, 40,80MHz信道带宽可调;两个千兆网口,1个支持802.3af输入,1个支持802.3af输出;一对设备安装通电后,只需在一端配置,能自动发现对端设备;工作频段:4.9-6.1GHz;802.11ac的TDMA专有协议;最大发射功率30dBm;金属底壳,IP67防护;工作温度-40°C-+65°C 。

强大的无线传输性能

25公里千兆基站

35公里实际吞吐量650Mbps,该系列产品通过灵活调整信道带宽(20MHz/40MHz/80MHz)达到 7.5   bit/Hz   的高频谱利 用率。强大的丏业性能是保证射频设计支持256QAM和31dBi总输出功率并专为系统获得172dB 的增益。


领先的协议

领先的协议

业界领先的   W-Jet   专有协议专门为维护整个场景设计提供高性能与高干扰,   低数据包延迟(3ms)。


强大的硬件平台

专业的   Marvell   芯片,提供无以伦比的性能

新的1.2 GHz CPU的专用数据处理芯片提供了强大的250KPPS 数据包处理能力和快速无线 连接的性能,2   x千兆以太网端口支持POE中继并且当其中一个端口不能工作时,另一端口可 继续支持单路功能,也使PTP应用于理想的高速视频监控场景。该端口支持802.3标准. 符合FCC/IC/CE/RoHS标准。


专业的设计

专业设计


坚硬及简单的360度旋转安装支架可适应多种安装场景并能快速部署安装。产品配备内置双极化天线,坚固耐用的铸铝外壳达到IP-67 防护等级。配备 OLED 液晶显示屏和校准蜂鸣器,45°集成天线倾斜角度增加安装灵活性,设 备可拆卸手柄便于携带。



无线配置接口

新增加的2.4G无线调试接口可以通过无线将设备与任何类型的调试设备连接。这对于当设备安装和 设备调试设置存在困难时,排除故障非常有用。根据实验测试显示,站在20米远的地方从10层楼 高的建筑物的顶部安装设备都可以用无线接口连接访问。


强大的操作系统

PTP操作系统提供在线链接计算器 LinkCalcTM 和集中管理软件 WNMS   兼容,可进行运营级的网 络规划和管理。确保简单、快速部署点对点的链接,一旦链接部署可提供最佳的的点对点连接性能。设 计新颖的用户界面调整布局基于屏幕的大小。连接安装向导指南是设置链接时最重要的指导书。 PTP高速的链接支持单端配置,并同时自动应用于主一从参数设置。这样可以简化、缩短链接配 置。必不可少的工具包括链接测试、天线调整、实现频谱分析仪、现场调试等的设置都对排除故障非常 有效。即使在高干扰的地区运用自动机制auto-channel和自动传输功率控制优化的链接能获得最佳性能。


网桥操作系统


无线规格

无线技术   W-Jet 协议

无线模式   2x2MIMO

频率范围   4.900–6.100GHz

频道宽度   5,   10,   20,   40,   80MHz

调制方式   OFDM   (256-QAM,   64-QAM,   16-QAM,   QPSK,   BPSK)

数据数率   866, 780, 650, 585, 520, 390,   260, 195, 130, 65 Mbps

双工模式   TDD

纠错方式   BCC, LDPC


调制Mbps

866

780

650

585

520

390

260

195

130

65

发射功率,

dBm

25

26

26

27

27

28

29

30

30

31

接收灵敏度,

dBm

-71

-73

-77

-79

-80

-84

-87

-92

-94

-97



天线

SJ-5500KMe    内置定向平板天线

SJ-5500KMe    2个N型接头(PTP 5-N MIMO)

RapidFire有线接口   2个10/100/1000   Base-T、RJ45


物理特性


电源输入


PoE802.3AT42-57V直流

功耗

8.6W


环境


工作温度

-40°C  +65°C

工作湿度

0  90 %(非凝露)


软件特性

•   快速配置,简单易用

•   主从集中控制:   A)   常见的无线连接参数;   B)   个人丏有参数

•   智能动态轮询

•   先进的安全技术

•   支持QoS 、更高的传输能力

•   内置频谱分析功能

•   配备 OLED 液晶显示屏和校准蜂鸣器

•   数据回程

管理


专有的 2.4 GHz 无线管理 系统监控

支持 SNMP V1/2/3:    802.1, 802.1x, MIBII, WNMS

系统配置界面

集中管理 GUI/HTTP(S) and WNMS

法规


认证

符合FCC/IC/CE/RoHS

防护等级

IP67


天线指标




天线

频率范围    5.1   -   5.9GHz

GHz   增益   23 dBi

极化方式   双极化

隔离度   27 dBi

驻波比   1.5:1

水平极化波瓣角   6   度

垂直极化波瓣角   7   度

纵向波瓣角   9   度
